Kaj morate vedeti o antistatični termoplastični embalaži za elektroniko?

Kaj mora nadzorovati ESD embalaža?

Embalaža elektronike služi kot del sistema za ravnanje okoli komponente. Ko je ta komponenta občutljiva na elektrostatične dogodke, mora pladenj poleg fizične organizacije zagotavljati predvidljivo električno obnašanje. Zato je treba ESD embalažo določiti z merljivimi materialnimi in površinskimi značilnostmi in ne samo z videzom.

Statični naboj se lahko razvije zaradi stika in ločevanja med različnimi materiali, premikanja med rokovanjem, trenja in drugih običajnih proizvodnih dejavnosti. Občutljiva komponenta lahko gre skozi številne faze pred končno montažo, zato je mogoče embalažo večkrat odpreti, prenesti, zložiti in ponovno uporabiti. Vsaka stopnja ustvarja možnosti za nenadzorovane elektrostatične razmere, če embalaža ni bila ustrezno zasnovana.

Struktura embalaže vpliva tudi na gibanje izdelka. Pladenj z namenskimi votlinami lahko loči posamezne komponente in zmanjša nepotreben stik med sosednjimi deli. Za konektorje, senzorje, komponente, povezane s tiskanimi vezji, in druge natančne izdelke lahko nadzorovano pozicioniranje naredi ročno in proizvodno rokovanje bolj urejeno.

Učinkovita elektronska embalaža združuje elektrostatični nadzor s fizično organizacijo. Nobene funkcije ne bi smeli obravnavati kot izolirano značilnost.

Pomembno je tudi razumeti, da vsaka elektronska komponenta nima enake občutljivosti ali zahtev glede rokovanja. Polprevodniški paketi, konektorji, senzorji, optični moduli in sestavljena vezja se lahko razlikujejo po teži, obliki, izpostavljenih površinah in procesnem okolju. Zato je treba embalažo razviti okoli dejanskega izdelka, namesto da bi se zanašala na eno univerzalno strukturo pladnja.

• Določeno obnašanje ESD:električne značilnosti je treba določiti glede na komponente in zahteve procesa.
• Stabilen položaj:posamezne votline lahko omejijo neželeno gibanje med rokovanjem.
• Primerna struktura:debelina stene, globina in geometrija se morajo ujemati s fizičnim izdelkom.
• Združljivost postopka:zlaganje, gnezdenje, pregledovanje in ravnanje ob liniji je treba upoštevati od začetka.

Kateri termoplasti ustrezajo različnim ESD aplikacijam?

Izbira termoplastov vpliva več kot na električno obnašanje. Določa tudi togost, odpornost na udarce, prožnost, prosojnost, temperaturno obnašanje, videz in značilnosti oblikovanja. Pri elektronskih pladnjih je treba te lastnosti obravnavati skupaj, ker lahko material, ki zagotavlja eno zaželeno lastnost, povzroči omejitve na drugem področju.

PP za večkratno ravnanje

PP je uporaben, kadar pladenj potrebuje kombinacijo odpornosti proti upogibanju, odpornosti proti padcem in temperaturni odpornosti. Te značilnosti so pomembne pri aplikacijah, kjer je mogoče pladenj večkrat naložiti, prenesti, zložiti ali vrniti v proizvodno območje.

Okolja SMT lahko vključujejo pogosto rokovanje in organizirano premikanje med stopnjami procesa. Struktura na osnovi PP se lahko upošteva, če mora embalaža prenašati večkratno uporabo, hkrati pa ohraniti svoje določene elektrostatične lastnosti.

PET za preglednost in togost

PET zagotavlja visoko preglednost in dobro trdoto, zaradi česar je uporaben tam, kjer sta pomembna pregled komponent in vidnost izdelka. Pregleden pladenj lahko operaterjem olajša prepoznavanje razporeditve komponent, ne da bi odstranili vsak element z njegovega položaja.

Vidnost lahko podpira tudi inšpekcijske poteke dela. Ko koncept embalaže operaterjem omogoča neposreden pogled na izdelek, lahko pladenj zagotovi organizacijo, hkrati pa ohrani jasen pogled na komponento.

PS za splošne strukture pladnjev

PS je razmeroma krhek in ima nekoliko manjšo prosojnost kot PET. Kljub temu ga je mogoče upoštevati pri pladnjih za obračanje elektronskih komponent za splošno uporabo, kjer sta celotna struktura in okolje za rokovanje združljiva z njegovimi značilnostmi.

Pravilna izbira ne sme temeljiti zgolj na imenu materiala. Na izbiro vplivajo dejanska teža komponente, dimenzije votline, pričakovan vpliv, temperaturni pogoji, zahteva po preglednosti in predvidena pogostost ravnanja.

V praksi mora električna zmogljivost ostati povezana z mehansko. Pladenj ima lahko želeno območje odpornosti, vendar še vedno ni primeren za izdelek, če se njegova oblika, prožnost ali temperaturno obnašanje ne ujemajo z okoljem, v katerem ravnate.

Kako je treba določiti površinski upor?

Površinska upornost je eden od osrednjih tehničnih parametrov pri ESD embalaži, ker zagotavlja merljiv način za opis električnega obnašanja embalažnega materiala. Ciljno območje je treba izbrati v skladu z zahtevami ESD komponente in okoliškim okoljem rokovanja.

Program pakiranja po meri lahko določi površinsko upornost od 1,0×10⁴Ω do 1,0×10¹¹Ω. Ta razpon pokriva več zahtev glede elektrostatičnega nadzora, vendar obstoj širokega razpona ne pomeni, da je ena vrednost samodejno primerna za vsako aplikacijo.

Različna okolja elektronske proizvodnje imajo lahko različne zahteve za nadzor polnjenja, ravnanje z materialom in integracijo procesov. Pladenj, ki se uporablja za splošni promet komponent, ima lahko drugačno specifikacijo od pladnja, ki se uporablja za občutljiv pregled, avtomatizirano rokovanje ali pakiranje komponent z izpostavljenimi prevodnimi strukturami.

Začnite z zahtevami za komponente

Prvo vprašanje bi moralo biti, kakšno raven ESD nadzora zahteva komponenta in postopek ravnanja. Specifikacijo embalaže je treba nato razviti okoli te zahteve, namesto da bi izbrali električno vrednost preprosto zato, ker se pogosto uporablja.

Razmislite o celotnem sistemu pakiranja

Pladenj je le en element embalažnega okolja. Zunanji kartoni, blažilni materiali, separatorji, delovne površine, oprema za rokovanje in drugi sestavni deli embalaže lahko prav tako vplivajo na elektrostatične pogoje okoli izdelka.

Zaradi tega je razmišljanje na sistemski ravni pomembno. Pladenj z značilnostjo nadzorovanega upora bi moral biti še vedno vključen v postopek ravnanja, ki prepozna električno obnašanje okoliških materialov in opreme.

Povežite upor z geometrijo

Zaradi električnih specifikacij inženirji ne bi smeli spregledati fizične zaščite. Globina votline, razmik med stenami in pozicionirna struktura morajo zaščititi komponento, hkrati pa ohraniti zahtevano elektrostatično funkcijo.

• Določite zahtevano območje odpornosti:povežite ciljno vrednost z dejansko zahtevo za zaščito pred ESD.
• Komponento držite v nadzorovanem položaju:uporabite votline in funkcije za lociranje, kjer je to potrebno.
• Preglejte celotno okolje za rokovanje:upoštevajte druge materiale in opremo, ki delujejo s pladnjem.
• Preverite končni izdelek:uporabite ustrezno opremo za testiranje upora, da preverite, ali so dosežene navedene električne lastnosti.

Merljiva specifikacija tudi olajša komunikacijo med oblikovalci embalaže, proizvajalci komponent in proizvodnimi ekipami. Namesto da bi pladenj opisali le kot "antistatični", lahko projekt identificira predvideno območje odpornosti in konstrukcijo materiala, ki je potrebna za njegovo doseganje.

Kako naj bo pladenj ESD zasnovan?

Električno krmiljenje je le del konstrukcijskega problema. Elektronski pladenj mora tudi varno držati komponento, omogočati praktično nalaganje in razkladanje, ustrezati opremi za rokovanje in ostati združljiv z zahtevami zlaganja ali gnezdenja.

1. Določite ovojnico izdelka

Začnite z natančnimi dimenzijami komponente. Zabeležite dolžino, širino, višino, premer, izbokline, lokacije priključkov, občutljive površine in vsa področja, ki ne smejo priti v stik s pladnjem.

Za nepravilne elektronske sklope lahko uporabne informacije o zasnovi vključujejo več dimenzij prečnega prereza namesto ene celotne velikosti. To je lahko še posebej pomembno za konektorje, senzorje in sklope PCB s štrlečimi komponentami.

2. Zgradite votlino okoli izdelka

Namenska votlina lahko nadzoruje položaj vsakega dela, medtem ko ustvarja ločitev med sosednjimi komponentami. Geometrija votline mora uravnotežiti zadrževanje in dostopnost. Preveč ohlapna lega lahko omogoči gibanje, medtem ko lahko preveč omejujoča geometrija oteži nakladanje in razkladanje.

3. Upoštevajte debelino stene

Debelina stene vpliva na togost pladnja, težo in obnašanje pri oblikovanju. Velike votline in globoke strukture lahko zahtevajo natančno preučitev porazdelitve materiala med termoformiranjem. Debelino je zato treba oceniti skupaj s smerjo oblikovanja in končno geometrijo pladnja.

4. Dodajte funkcije zlaganja ali gnezdenja

Elektronske pladnje za večkratno uporabo je treba pogosto zložiti, ko so naloženi, in ugnezditi, ko so prazni. Te funkcije lahko zmanjšajo zapletenost shranjevanja in izboljšajo učinkovitost rokovanja, vendar mora biti geometrija zasnovana tako, da zloženi pladnji ostanejo stabilni in da se votline med seboj ne motijo.

5. Zaščitite občutljive površine

Komponente imajo lahko izpostavljena ohišja, priključke, leče, nožice ali končne površine, ki zahtevajo nadzorovan stik. Kjer je primerno, je pladenj mogoče konfigurirati z zaščitnimi vložki ali izbranimi funkcijami oblazinjenja, tako da je izdelek podprt brez nepotrebnega stika s površino.

6. Načrt za avtomatizirano rokovanje

Tovarne elektronike lahko pladnje premikajo ročno, z vozički, tekočimi trakovi ali avtomatsko opremo za ravnanje. Struktura pladnja mora biti združljiva s predvidenim procesom, vključno z dostopnimi točkami, višino zlaganja, orientacijo in smerjo nalaganja.

Najbolj zanesljive oblike pladnjev so zato specifične za uporabo. Ne zanašajo se na fiksni vzorec votline, če ima sam izdelek edinstveno obliko ali posebne zahteve glede rokovanja.

Zakaj je toplotno oblikovanje uporabno za elektronske pladnje?

Termoformiranje je še posebej uporabno, kadar elektronska embalaža zahteva prilagojene votline, velike površine, ukrivljene konture ali široke dimenzije pladnja. Ogrevano termoplastično ploščo je mogoče oblikovati preko orodja, da se ustvari struktura, specifična za izdelek, ne da bi morali vsako aplikacijo prisiliti v majhen standardni format.

To je pomembno za elektroniko, saj se lahko embalaža komponent razlikuje od majhnih posameznih delov do večjih sklopov in večdelnih sistemov. En pladenj bo morda potreboval mrežo majhnih votlin, drugi pa bo morda potreboval globoke žepe za večje sklope.

Zmogljivost velikega formata

Termoformirano embalažo lahko izdelamo v dimenzijah do približno 1300 × 750 × 740 mm, odvisno od dejanske strukture pladnja in proizvodnih zahtev. Ta široka zmožnost oblikovanja je uporabna, ko embalažni sistem pokriva velik sklop ali več proizvodnih con.

Prilagojene postavitve votlin

Termoformiranje omogoča razvoj votlinskega vzorca okoli razporeditve izdelka. Posamezne votline je mogoče razmakniti glede na dimenzije komponent, celoten odtis pladnja pa je mogoče prilagoditi obstoječim transportnim ali skladiščnim strukturam.

Razvojna fleksibilnost

Elektronski izdelki se lahko med razvojem spremenijo. Položaji konektorjev, dimenzije ohišja, konfiguracije tiskanih vezij in razporeditev dodatne opreme se lahko spremenijo. Prilagodljiv pristop termoformiranja lahko podpira izbrane razvojne projekte, kjer so potrebna prilagojena orodja in strukture širokega formata.

Raznolikost materiala

PP, PET, PS in drugi ustrezni termoplasti se lahko obravnavajo v procesu termoformiranja. To omogoča skupno oceno električnih, mehanskih in vizualnih zahtev pladnja.

Integracija s funkcijami pakiranja

Koncept oblikovanja lahko vključuje območja pozicioniranja, strukture zlaganja, odprtine in druge funkcionalne podrobnosti. Kjer je potrebna dodatna površinska zaščita, lahko izbrane blažilne materiale vključimo tudi v dizajn embalaže.

Termoformiranje je najbolj uporabno, kadar mora geometrija embalaže natančno slediti izdelku, namesto da bi kompleksno komponento silili v generično obliko pladnja.

Proizvodni proces je še vedno treba izbrati glede na geometrijo izdelka, zahtevano električno obnašanje, količino proizvodnje in celotno strategijo pakiranja. Termoformiranje je procesna možnost in ne univerzalni odgovor za vsako aplikacijo elektronske embalaže.

Kje se ESD pladnji običajno uporabljajo?

Termoformirani pladnji, nadzorovani z ESD, lahko podpirajo številne stopnje proizvodnje elektronike in logistike. Natančna struktura je odvisna od tega, ali je embalaža namenjena skladiščenju, pregledu, gibanju proizvodne linije, prometu ali transportu.

• Elektronske komponente:priključke, senzorje, dele, povezane s PCB, polprevodniške komponente in druge statično občutljive izdelke je mogoče namestiti v namenske votline.
• Ravnanje s PCB:tiskana vezja in elektronske sklope je mogoče podpirati med začasnim skladiščenjem, prenosom in premikanjem proizvodne linije.
• Natančni elektronski deli:posamezne votline lahko pomagajo vzdrževati organizirano pozicioniranje komponent z definiranimi zahtevami glede rokovanja.
• SMT proizvodnja:obračalni pladnji za večkratno uporabo lahko podpirajo ponavljajoča se premikanja med stopnjami izdelave, kjer je potrebno nadzorovano elektrostatično obnašanje.
• Optoelektronske komponente:embalažo je mogoče konfigurirati za optično komunikacijo in optoelektronske sklope z določenimi pogoji ESD.
• Industrijska elektronska oprema:velike sestavne dele in sklope je mogoče organizirati za skladiščenje, notranji transport in kontrolirano ravnanje.

Pregled komponent

Inšpekcijska embalaža ima koristi od organiziranega pozicioniranja in jasnega dostopa do komponente. Kadar je prosojnost pomembna, se PET lahko upošteva za strukture, ki operaterju omogočajo, da vidi izdelek, medtem ko ostane v pladnju.

SMT in promet na proizvodni liniji

Proizvodna okolja lahko vključujejo ponavljajoče se premikanje pladnjev med stopnjami postopka. PP se lahko upošteva, če so odpornost proti utrujenosti, odpornost proti udarcem in temperaturno obnašanje v skladu z zahtevami ponovnega ravnanja.

PCB in montaža

Vezja in sklopi imajo lahko večje dimenzije in krhke vgrajene elemente. Votline na pladnju morajo zato podpirati ploščo, ne da bi se dotikale komponent, ki niso zasnovane za prenašanje obremenitev.

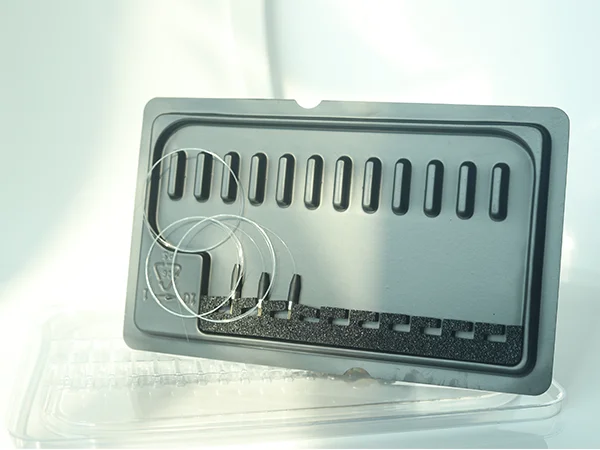

Optoelektronska embalaža

Optične komunikacijske komponente imajo lahko občutljive površine in natančne dimenzije. Struktura njihove embalaže mora upoštevati orientacijo komponent, kontaktna območja, ločevanje in zahtevane elektrostatične lastnosti.

Kako čistoča in zaščita izdelka delujeta skupaj?

Elektronska embalaža ni le naprava za nadzor ESD. Pomembna je lahko tudi čistoča, zlasti kadar so komponente med proizvodnjo izpostavljene prahu, delcem ali površinski kontaminaciji. Oblikovanje embalaže mora torej obravnavati elektrostatično obnašanje in fizično čistost pladnja.

Čisto proizvodno okolje lahko pomaga nadzorovati oprijem prahu med proizvodnjo pladnjev. Ravnanje z materialom, oblikovanje, obrezovanje in shranjevanje je treba upravljati dosledno, tako da je končni pladenj primeren za predvideno uporabo v elektroniki.

Nadzor kontaktnih območij

Vsaka površina komponente se ne sme enako dotikati embalaže. Nekateri izdelki imajo končne kozmetične površine, izpostavljene kontakte, optične površine ali občutljive izbokline. Zasnova votline lahko omeji nepotreben stik in obdrži občutljiva področja stran od strukturnih robov.

Uporabite zaščitne vložke, kadar je to primerno

Izbrani dizajni embalaže lahko vključujejo blažilne materiale, kot je goba, kjer je potrebna dodatna mehka kontaktna plast. Ta pristop lahko pomaga zmanjšati stik s površino in oznake rokovanja za izdelke z večjim videzom ali občutljivostjo na stik.

Ohranite čiste prakse ravnanja

Na učinkovitost embalaže vpliva dogajanje po proizvodnji in med proizvodnjo. Čisto shranjevanje, nadzorovane prakse nalaganja in ustrezni postopki ravnanja lahko pomagajo ohraniti predvideno stanje pladnja, preden doseže komponento.

Razmislite o ponovni uporabi

Pladnji za večkratno uporabo lahko gredo skozi številne cikle ravnanja. Kadar je ponovna uporaba del embalažnega sistema, mora načrt upoštevati utrujenost, ponavljajoče se čiščenje, zlaganje in ponavljajoče se nalaganje. PP je lahko uporaben v aplikacijah, kjer so te značilnosti usklajene z zahtevano električno in mehansko zmogljivostjo.

Upravljanje kakovosti na podlagi ISO lahko zagotovi strukturiran okvir za nadzor procesa, medtem ko se lahko uporabno testiranje tretjih oseb uporabi za oceno ustreznih lastnosti materiala ali izdelka v skladu z zahtevami kupca.

Katere informacije so potrebne za razvoj po meri?

Prilagojeni pladnji najbolje delujejo, če se zasnova embalaže začne z jasnimi informacijami o izdelku in postopku ravnanja. Bolj ko je vnos popoln, lažje je določiti geometrijo votline, smer materiala, območje upora in celotno strukturo pladnja.

1. Opredelite izdelek.Navedite mere izdelka, celotno obliko, kritične izbokline in vsa področja, ki naj ostanejo brez stika.
2. Določite okolje za rokovanje.Pojasnite, ali se pladenj uporablja za shranjevanje, ročni prenos, obrat proizvodne linije, pregled, zlaganje ali transport.
3. Določite zahtevo ESD.Navedite zahtevano območje površinske odpornosti ali veljavne zahteve glede pakiranja za komponento.
4. Določite dimenzije pladnja.Navedite želeno skupno dolžino, širino, višino in morebitne omejitve, ki jih nalagajo transportni zabojniki ali proizvodna oprema.
5. Določite strukturo votline.Določite število votlin, globino votlin, razmik, orientacijo in smer nalaganja izdelka.
6. Določite dodatne funkcije.Identificirajte zahteve za zlaganje, gnezdenje, blaženje, pozicioniranje, odprtine, oznake ali logotipe, kjer je to primerno.
7. Preglejte materialno smer.Primerjajte PP, PET in PS glede na električne, mehanske, temperaturne in zunanje zahteve aplikacije.

Risbe in podatki o dimenzijah

Tehnične risbe lahko zagotovijo natančne informacije o kritičnih dimenzijah, tolerancah in vmesnikih komponent. Merske specifikacije so uporabne tudi, če ima izdelek razmeroma preprosto geometrijo.

Fizične informacije o izdelku

Fizični izdelek lahko pomaga razjasniti nepravilne oblike, dejanske kontaktne površine, višinske prehode in štrleče komponente, ki jih je morda težko opisati zgolj z osnovnimi dimenzijami. Cilj je razumeti pravo ovojnico paketa, preden je zasnova votline dokončana.

Pakirna oprema in logistika

Pladenj mora biti zasnovan tako, kot se bo premikal skozi tovarno. Mere zabojnika, višina zlaganja, globina gnezdenja, razdalja do tekočega traku in dostop operaterja lahko vplivajo na končno obliko.

Projektna specifikacija mora zato opisati celotno pot pladnja, od nakladanja preko skladiščenja in prenosa v proizvodno linijo do končne faze pakiranja ali transporta. Ta širši pogled pomaga preprečiti, da bi zasnova votline rešila le en korak postopka.

Kaj je treba preveriti pred pošiljanjem?

Končane elektronske pladnje je treba preveriti z električnega in fizičnega vidika. Pladenj lahko doseže predvidene dimenzije, medtem ko mu ne uspe ohraniti zahtevane karakteristike odpornosti, tako kot lahko doseže obseg odpornosti, medtem ko ima težave z votlino ali zlaganjem.

Električno preverjanje

Navedeno območje površinske odpornosti je mogoče preveriti z ustrezno opremo za testiranje odpornosti. Preverjanje je treba izvesti v skladu z veljavno preskusno metodo in zahtevami glede pakiranja.

Preverjanje dimenzij

Kritične dimenzije je treba meriti glede na dogovorjene konstrukcijske zahteve. Posebno pozornost je treba nameniti globini votline, položaju votline, obodu pladnja in kateri koli funkciji, ki je neposredno povezana s komponento ali zunanjo opremo za rokovanje.

Inšpekcija čistoče

Končane pladnje je treba pregledati glede vidne kontaminacije in ostankov materiala. To je še posebej pomembno za embalažo elektronike, kjer lahko čistoča vpliva na okolje ravnanja.

Konsistentnost proizvodnje

Upravljanje kakovosti bi moralo zajemati vnos materiala, pogoje oblikovanja, obrezovanje, pregled in ravnanje s končnim izdelkom. Ponovljiv proces je pomemben, ker morajo električne in fizične lastnosti pladnja ostati dosledne med celotno proizvodnjo.

Po potrebi se lahko surovine in končni izdelki tudi ustrezno testirajo pri tretjih osebah. Natančen obseg testiranja je treba določiti glede na tehnične zahteve stranke in predvideno uporabo elektronike.
