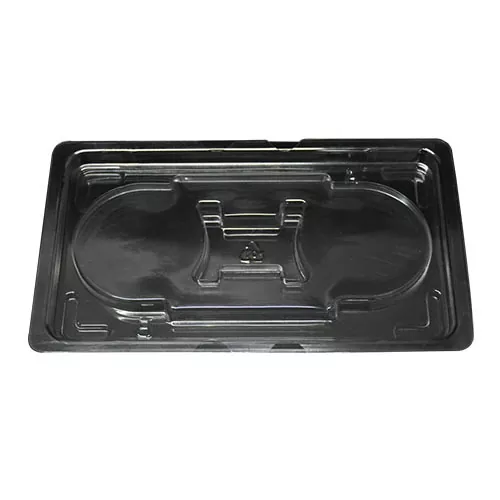

Antistatična termoplastična embalaža za elektronski konektor

Protistatična termoplastična embalaža tovarne Shunxin za elektronske konektorje je narejena iz PET/PS/PP listov in zagotavlja trajno disipativno delovanje. Pladenj je na voljo v antistatičnih, polprevodnih in prevodnih razredih, ki jih je mogoče prilagodljivo izbrati glede na občutljivost različnih elektronskih komponent. Kalupe je mogoče razviti na podlagi 3D risb konektorjev ali fizičnih vzorcev z natančnostjo utorov ≤±0,1 mm za natančno pozicioniranje. Ojačitvena rebra in pozicionirne strukture so na voljo okoli pladnja, kar omogoča stabilno zlaganje več kot 10 plasti. Zunanje mere, pozicionirne luknje in vogale proti nepravilnemu sestavljanju je mogoče prilagoditi.

Prednosti izdelka

1. Na voljo so trije antistatični razredi – antistatični razred (10⁹~10¹¹Ω) / polprevodni razred (10⁶~10⁹Ω) / prevodni razred (10³~10⁶Ω), prilagodljivo izbran glede na občutljivost komponent

2. Natančno pozicioniranje ±0,1 mm – toleranco utorov je mogoče nadzorovati v okviru ±0,1 mm, pri čemer so konektorji varno nameščeni brez tresenja, padca ali prevrnitve

3. Prilagoditev, specifična za konektor – Namenske reže za pozicioniranje je mogoče prilagoditi za glave zatičev, konektorje med ploščami, krožne konektorje in druge vrste konektorjev, da se prilagodijo različnim oblikam izdelkov

4. Zasnova, ki jo je mogoče zlagati – ojačitvena rebra in strukture za pozicioniranje omogočajo stabilno zlaganje več kot 10 plasti, medtem ko gnezdenje pomaga prihraniti prostor za shranjevanje

5. Združljivo z avtomatiziranimi proizvodnimi linijami – Zunanje mere, pozicionirne luknje in vogale proti nepravilnemu sestavljanju je mogoče prilagoditi s podporo za skeniranje črtne kode MES in sledljivost

6. Več možnosti materiala – PET (okolju prijazen, visoko pregleden in primeren za izvozno skladnost), PS (varčen), PP (odporen na temperaturo in kemikalije) in drugi materiali

7. Prilagodljiva površinska obdelava – prozorna (za vizualni pregled) / črna (za prevodno delovanje ali zmanjšanje motenj svetlobe) / kosmičasta (za zaščito proti zdrsu in praskam)

Scenariji uporabe

1: Proizvodnja elektronskih konektorjev: Proizvodni promet in pakiranje končnega izdelka za glave nožic, vtičnice nožic, konektorje plošča-plošča, konektorje žica-plošča in okrogle konektorje

2: Delavnice za proizvodnjo SMT: pladnji za oskrbo komponent in pozicioniranje konektorjev pred montažo SMT

3: Embalaža in testiranje polprevodnikov: Protistatično ravnanje in transport komponent konektorja med pakiranjem in testiranjem na ravni čipa

4: Avtomobilska elektronika: Antistatična embalaža in logistični promet za avtomobilske konektorje in terminale kabelskega snopa

5: Sestavljanje zabavne elektronike: Dovajanje komponent in pakiranje končnih izdelkov za notranje priključke, ki se uporabljajo v mobilnih telefonih, računalnikih in drugih elektronskih napravah

6: Medicinska elektronika: Antistatična embalaža in transport natančnih konektorjev znotraj medicinske opreme

Tipične panoge: proizvodnja konektorjev, sestavljanje SMT, embalaža in testiranje polprevodnikov, avtomobilska elektronika, sestavljanje zabavne elektronike, medicinske naprave

pogosta vprašanja

V1: Kakšna je razlika med antistatičnim elektronskim priključnim pladnjem in navadnim termoformiranim pladnjem?

O: Običajni termoformirani pladnji so izolatorji in zlahka kopičijo statični naboj, ne da bi ga razpršili. Stik z občutljivimi elektronskimi komponentami lahko povzroči poškodbe zaradi elektrostatične razelektritve (ESD). Protistatični pladnji uporabljajo prevodna polnila, dodana materialu, ali protistatične prevleke, nanesene na površino, da ohranijo površinsko odpornost znotraj 10⁶~10⁹Ω, kar omogoča hitro razpršitev statičnih nabojev in zmanjšanje tveganja, ki ga povzroči kopičenje statične elektrike. To je kritičen zaščitni ukrep za embalažo elektronskih priključkov.

V2: Kako so konektorji pritrjeni znotraj pladnja? Se bodo med prevozom premikali?

O: Antistatični pladnji Shunxin so oblikovani glede na obliko konektorjev, s tolerancami utorov, nadzorovanimi znotraj ±0,1 mm. Izdelki z glavami zatičev uporabljajo podolgovate reže za pritrditev obeh koncev podlage za zatiče; priključki od plošče do plošče uporabljajo ravne utore, ki se prilegajo obrisom izdelka; okrogli priključki uporabljajo obročaste strukture za pozicioniranje, da držijo ohišje. Ko so konektorji postavljeni v pladenj, ostanejo varno nameščeni, ne da bi se stresli, padli ven ali prevrnili.

V3: Ali je antistatična učinkovitost trajna ali se bo sčasoma zmanjšala?

O: Antistatični pladnji Shunxin uporabljajo prevodna polnila, dodana pločevinastemu materialu, ali trajne antistatične prevleke, da zagotovijo dolgotrajno antistatično delovanje, ki se običajno ne zmanjša s časom ali zaradi večkratne uporabe. Vendar pa lahko dolgotrajna izpostavljenost okolju z visoko temperaturo ali visoko vlažnostjo ali ponavljajoče se trenje povzroči manjše spremembe v delovanju površine. Priporočljivi so redni pregledi na kraju samem.

V4: Ali je mogoče pladnje prilagoditi avtomatiziranim proizvodnim linijam?

O: Da. Zunanje mere, luknje za pozicioniranje in vogale proti nepravilnemu sestavljanju antistatičnih pladnjev Shunxin je mogoče prilagoditi glede na strankino avtomatizirano opremo. Pladnji zagotavljajo visoko dimenzijsko natančnost in stabilno togost ter jih je mogoče prilagoditi avtomatiziranim operacijam, kot so stroji za polaganje SMT in robotsko rokovanje.
